Правила применения деревянных двутавровых балок

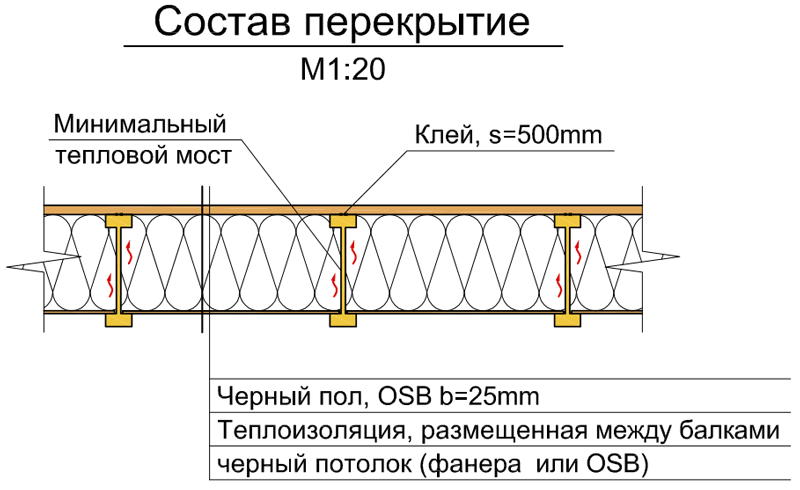

Конструктивные узлы при применении балок



Образцы опор для деревянных двутавровых балок:

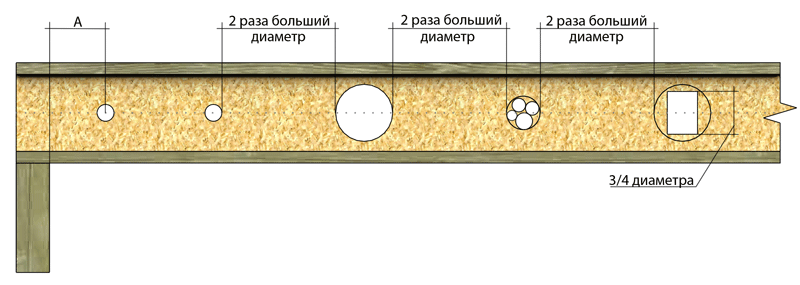

Допустимые отверстия в балках:



Название балки	Размер круглого отверстия, cm D1
	5	10	15	20	25	30	35
I 240	45	92	150	N	N	N	N
I 300	45	75	125	170	N	N	N
I 350	30	60	100	135	200	N	N
I 400	30	45	90	120	150	240	N



Некоторые недопустимые вещи при использовании этих балок
